Kabel DisplayPort
Mangrupikeun standar antarmuka tampilan digital definisi luhur anu tiasa disambungkeun ka komputer sareng monitor, ogé komputer sareng bioskop bumi. Dina hal kinerja, DisplayPort 2.0 ngadukung bandwidth transmisi maksimum 80Gb/S. Ti tanggal 26 Juni 2019, organisasi standar VESA sacara resmi ngumumkeun spésifikasi standar transmisi data DisplayPort 2.0 anu énggal, anu digabungkeun raket sareng Thunder 3 sareng USB-C. Éta tiasa nyumponan kabutuhan kaluaran tampilan tingkat 8K sareng anu langkung luhur. Mangrupikeun apdet utama anu munggaran saprak protokol DisplayPort 1.4.

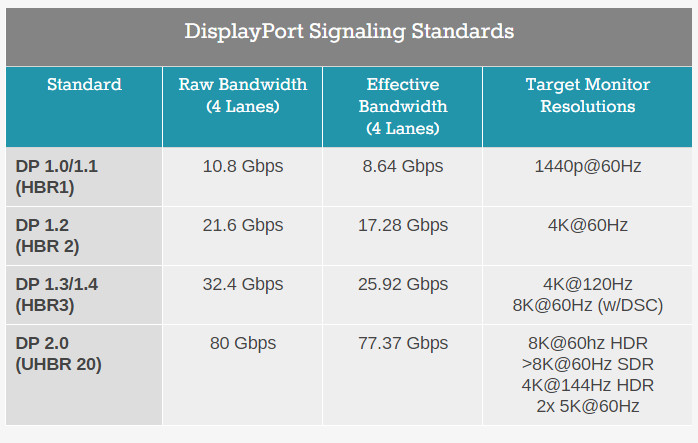

Sateuacan éta, total bandwidth téoritis DP 1.1, 1.2 sareng 1.3/1.4 masing-masing nyaéta 10.8Gbps, 21.6Gbps sareng 32.4Gbps, tapi laju efisienna ngan ukur 80% (kode 8/10b), anu hésé pikeun minuhan sarat résolusi luhur 6K sareng 8K, jerona warna anu luhur sareng laju refresh anu luhur.

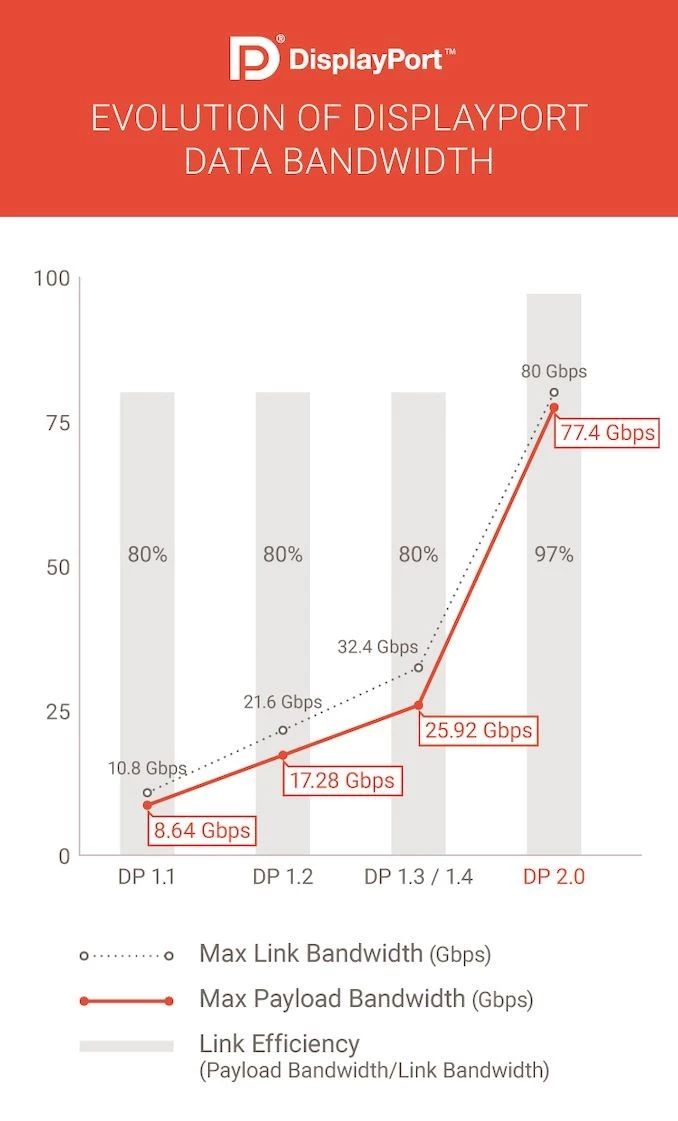

DP 2.0 ningkatkeun bandwidth téoritis jadi 80Gbps, sarta ngagunakeun mékanisme encoding anyar, 128/132b, anu ningkatkeun efisiensi jadi 97%. Bandwidth anu sabenerna bisa dipaké nyaéta nepi ka 77.4Gbps, sarua jeung tilu kali DP 1.3/1.4, sarta jauh ngaleuwihan bandwidth téoritis HDMI 2.1 nyaéta 48Gbps.
Hasilna, DP 2.0 tiasa kalayan gampang ngadukung 8K/60Hz HDR, >8K/60Hz SDR, 4K/144Hz HDR, 2×5K/60Hz sareng format kaluaran anu sanésna. Henteu ngan ukur tiasa ngadukung monitor 8K naon waé tanpa komprési, tapi ogé tiasa ngadukung jerona warna 30-bit (langkung ti samiliar warna). Implementasikeun 8K HDR.
DisplayPort 2.0: Thunderbolt 3, UHBR, sareng kabel data pasif

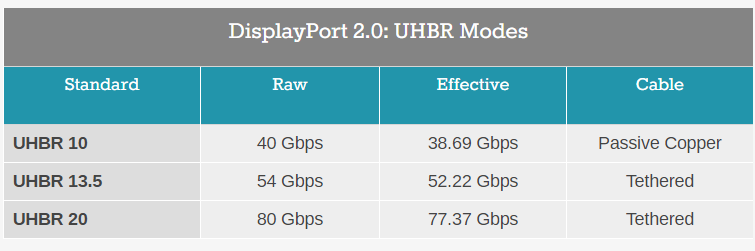

Dina hal jalur data, DP 2.0 sabenerna ngenalkeun tilu mékanisme anu béda, kalayan unggal bandwidth saluran disetel dina 10Gbps, 13.5Gbps sareng 20Gbps masing-masing. VESA nyebatna "UHBR/Ultra High Bit Rate". Numutkeun bandwidth masing-masing disebut UHBR 10, UHBR 13.5, UHBR 20.
Bandwidth asli UHBR 10 nyaéta 40Gbps, sareng bandwidth efektifna nyaéta 38.69Gbps. Kawat tambaga pasif tiasa dianggo. Proyék sertifikasi kawat DP 8K sateuacana sabenerna ngawengku éta, nyaéta, kawat data DP anu lulus sertifikasi 8K nyumponan sarat integritas sinyal UHBR 10.
UHBR 13.5 sareng UHBR 20 béda. Bandwidth aslina nyaéta 54Gbps sareng 80Gbps, sareng bandwidth efektifna nyaéta 52.22Gbps sareng 77.37Gbps. Kabel pasif ngan ukur tiasa dianggo pikeun transmisi jarak anu pondok pisan, sapertos docking notebook.
